Guides visuels

Ce guide visuel illustre les principales interactions avec votre balise Neyos OTRAC : démarrage, envoi de message, recharge et interprétation des voyants lumineux.

Contenu de la boîte

Votre balise NEYOS OTRAC est livrée avec tous les accessoires nécessaires à sa mise en service, sa recharge et sa configuration.

1

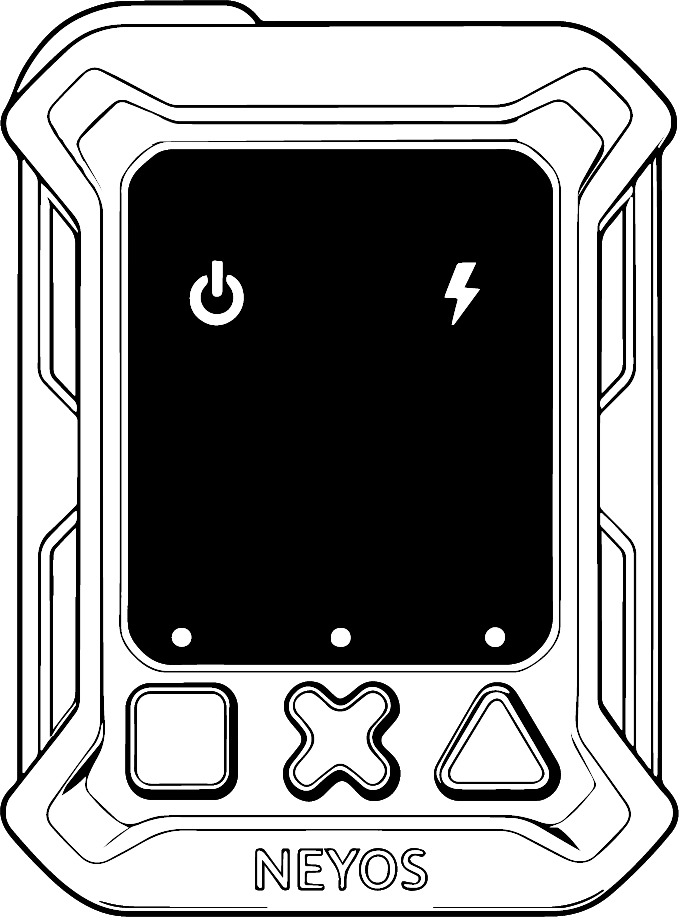

Balise OTRAC

L'équipement principal. La balise assure la communication GSM et satellite, la collecte des données et l'envoi des messages à la plateforme Neyos.

2

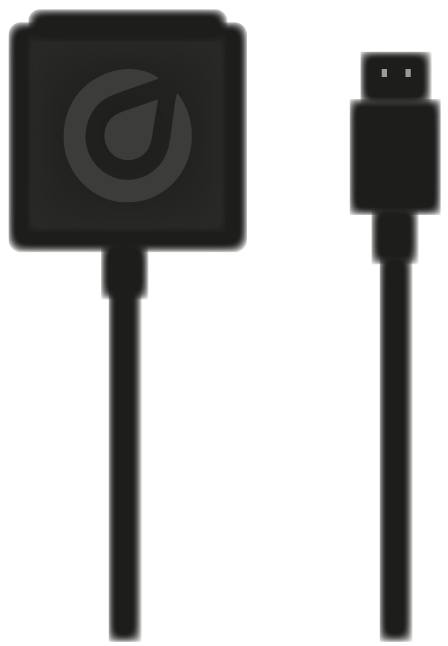

Câble de recharge magnétique noir

Câble d'alimentation avec connecteur magnétique Neyos. Il permet la recharge de la balise à travers un port USB standard.

3

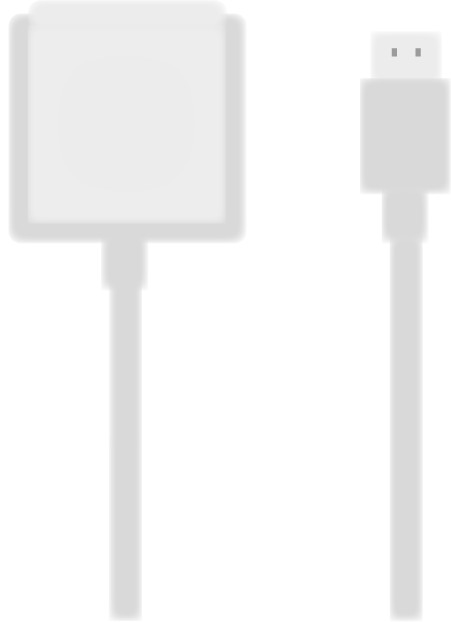

Câble de programmation blanc

Câble USB destiné à la mise à jour logicielle et à la programmation avancée de la balise.

Identification du produit

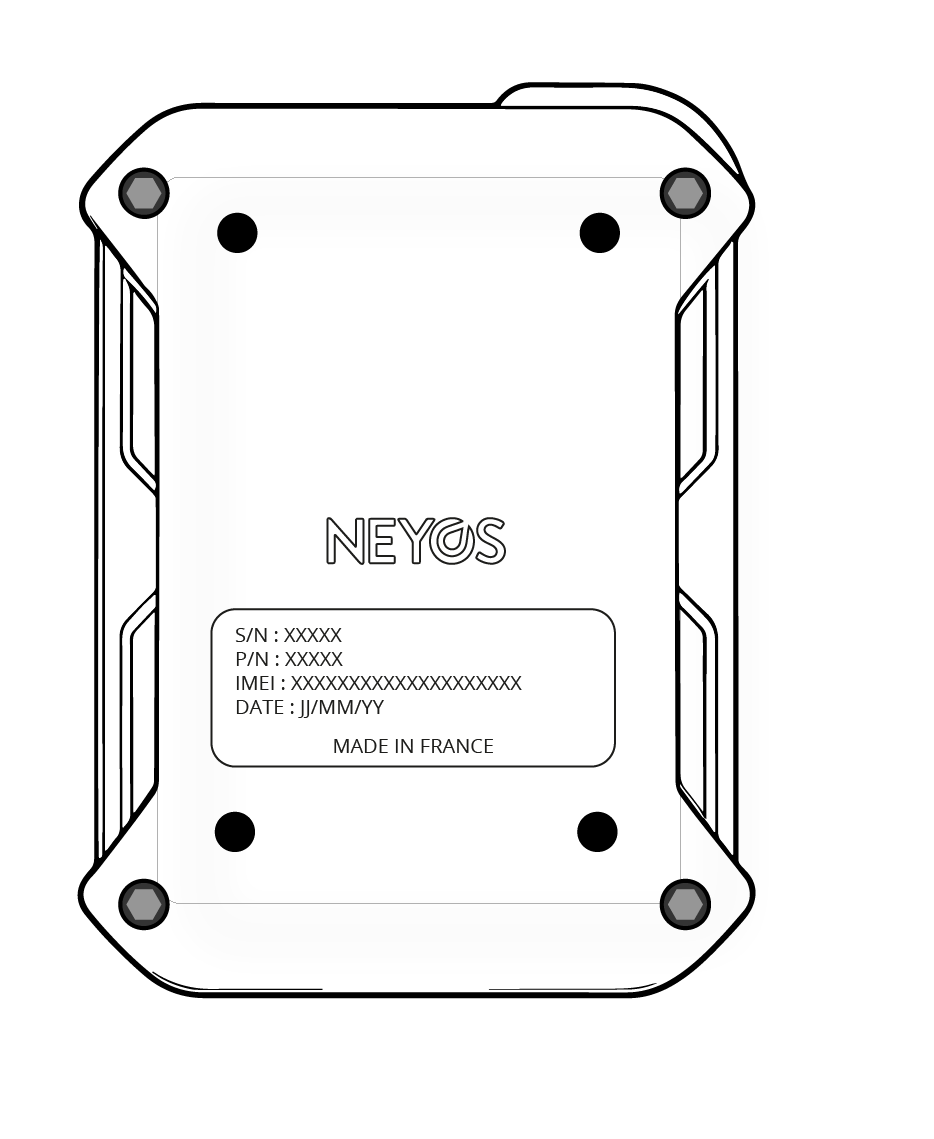

Chaque balise NEYOS OTRAC comporte plusieurs identifiants uniques, gravés au dos du produit. Ils garantissent la traçabilité, la maintenance et l’activation sur la plateforme Neyos.

S/N	Numéro unique. Personnalisable.
P/N	Référence produit.
IMEI	Identifiant réseau.
Date	Production française.

Important : Notez le S/N lors de la première installation.

Intéraction produit

Comment lire et interpréter ses signaux ?

Chaque action sur la balise (démarrage, envoi, recharge) déclenche une séquence lumineuse spécifique. Ces séquences visuelles permettent de confirmer l’état du système sans passer par la plateforme.

Séquence d'allumage

Le bouton d'allumage de la balise est équipé d’une sécurité empêchant tout appui intempestif. Une pression prolongée est nécessaire pour activer la mise sous tension et garantir un démarrage fiable du système.

1

Appuyez sur le bouton ON/OFF

Une première LED bleue s’allume pour indiquer que la mise sous tension a commencé.

2

Maintenez le bouton enfoncé

Maintenez le bouton ON/OFF enfoncé jusqu’à ce que l’ensemble des LED s’allument progressivement en bleu.

3

Vérifiez le bon démarrage

Lorsque la séquence est terminée, toutes les LED passent du bleu au vert simultanément. La balise OTRAC est prête à fonctionner.

Séquence d'action bouton

Cette procédure décrit le comportement visuel de la balise lors de l'envoi d'un message, quel que soit le bouton utilisé

1

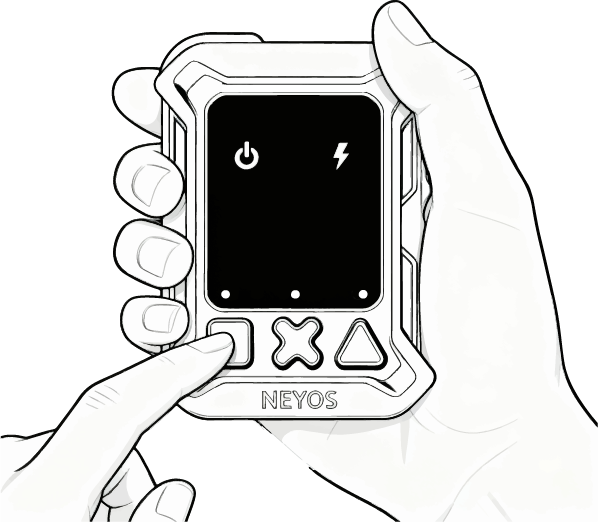

Appuyez sur le bouton principal

Maintenez le bouton carré enfoncé pendant 3 secondes. La pression prolongée est nécessaire pour éviter tout appui involontaire.

2

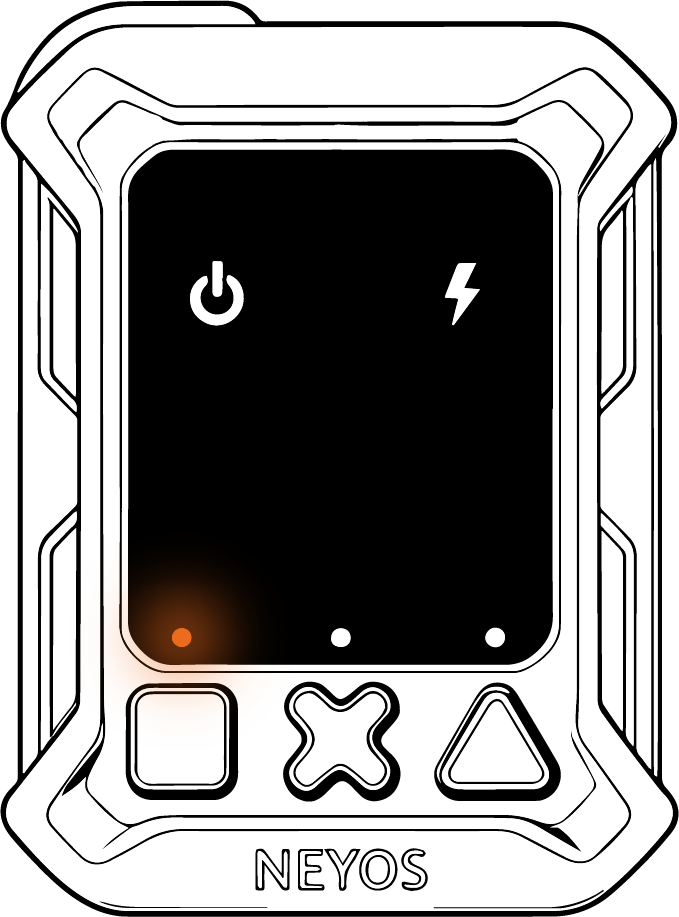

Visualisez l'envoi en cours

Une LED orange clignotante s'allume. Cela signifie que le message est en cours de transmission via le réseau disponible, selon la configuration.

3

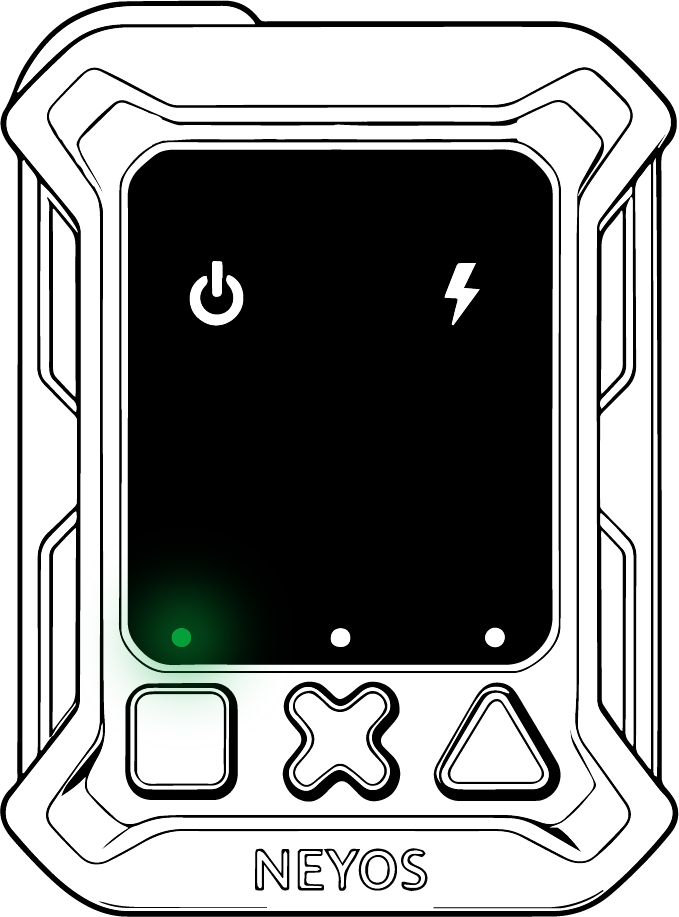

Votre message est bien envoyé

Une LED verte fixe s'affiche : le message a bien été reçu par la plateforme Neyos. Vous pouvez relâcher le bouton et reprendre un fonctionnement normal.

Séquence de recharge

La recharge de la balise s'effectue avec le câble magnétique fournit lors de l'achat de votre balise. Suivez la procédure ci-dessous pour vérifier le bon déroulement de la charge.

1

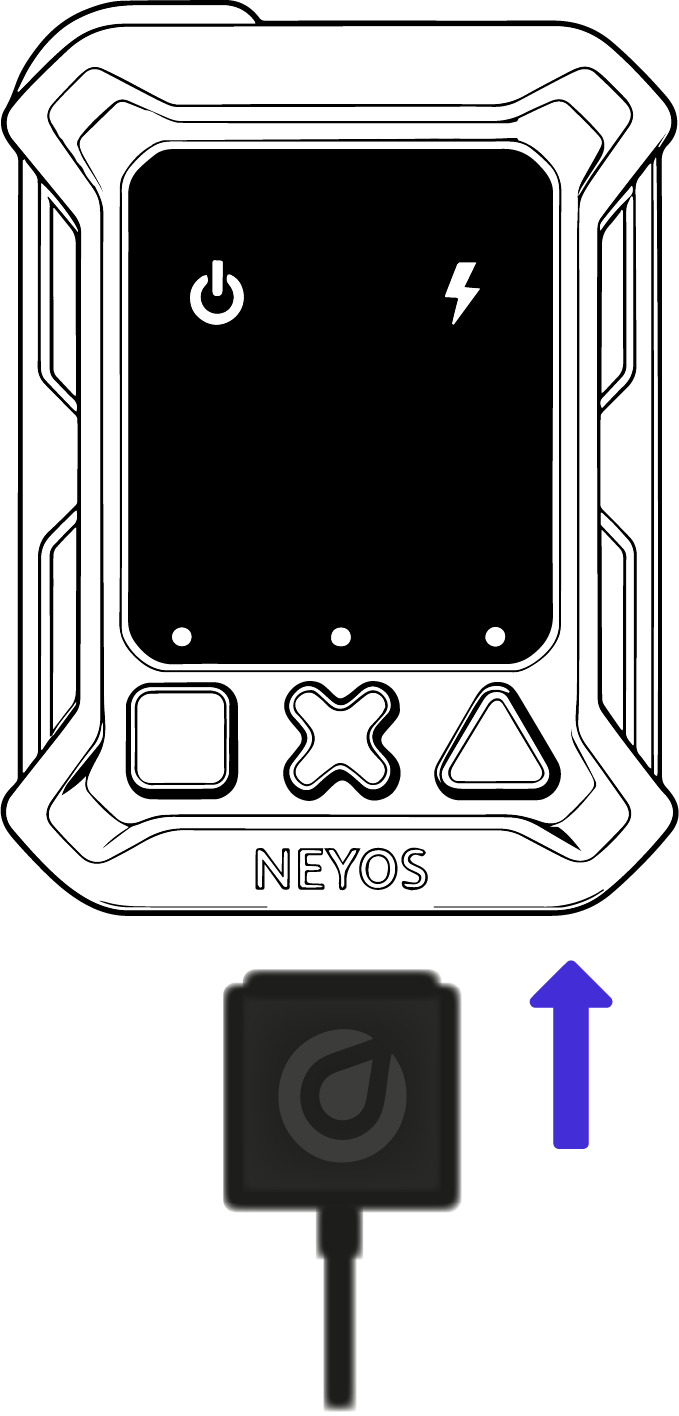

Branchez le câble magnétique Neyos

Assurez-vous que le logo Neyos sur le câble est orienté face à vous avant de le connecter. L’aimant positionne automatiquement le câble dans la bonne direction.

2

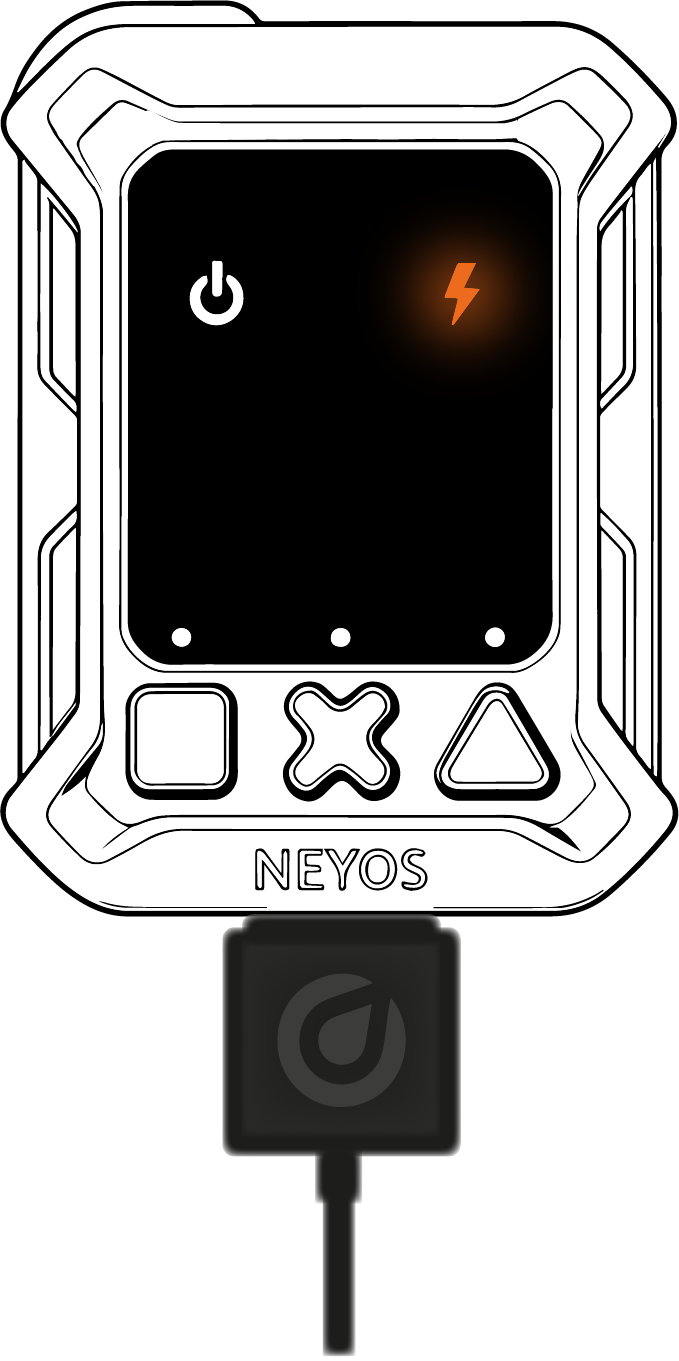

Visualisez la recharge en cours

La LED d'état clignote pour indiquer la progression de la charge.

🔴 Batterie faible <20%
🟠 Batterie entre 20 et 60%
🟢 Batterie correct >60%

3

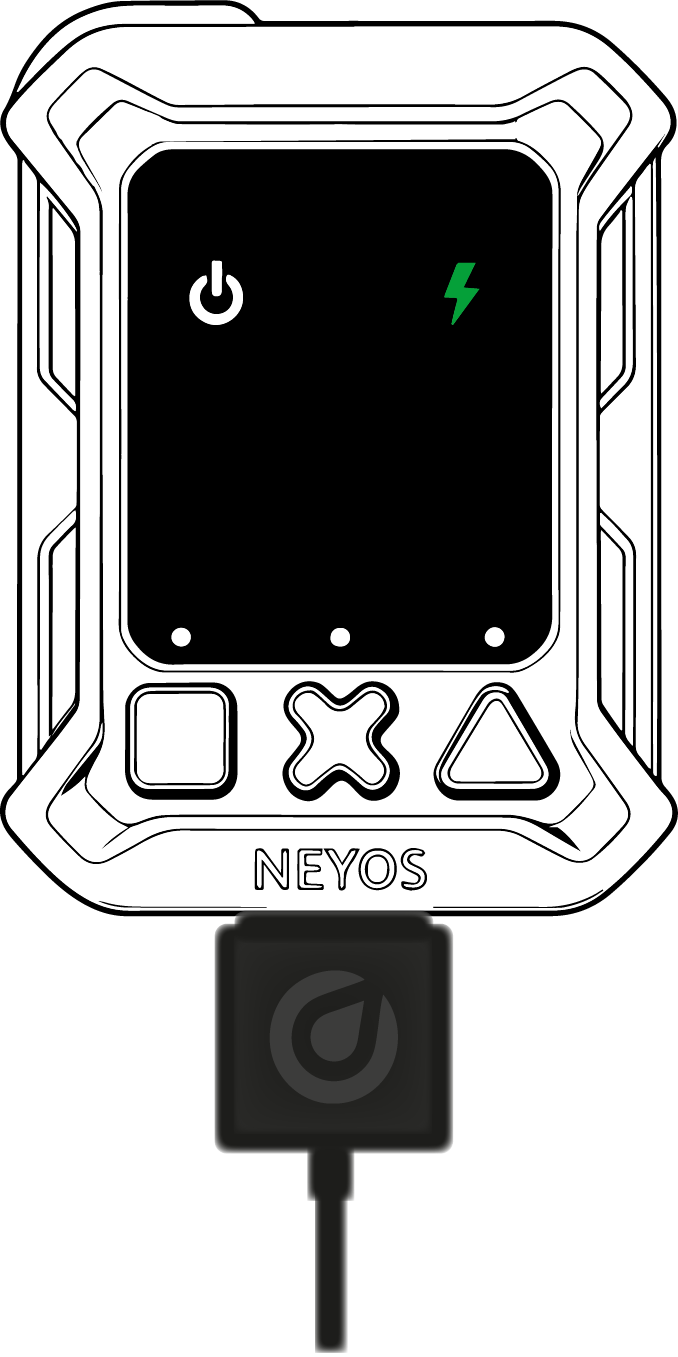

Votre balise est bien rechargée

Lorsque la LED passe au vert fixe, cela signifie que la batterie est entièrement chargée. Vous pouvez alors débrancher le câble, OTRAC est prêt à être utilisé à nouveau.

Signaux lumineux

Les LED permettent de suivre l'état de charge et de la connectivité de la balise en temps réel.
