Données transmises
Comment fonctionne la balise OTRAC ?
Votre balise communique par messages structurés contenant des éléments horodatés. Chaque message regroupe :
- Des informations contextuelles (batterie, température, réseau)
- Des éléments spécialisés (points GPS, événements, configuration)
Tout est organisé chronologiquement pour optimiser la transmission réseau.
Où consulter vos messages ?

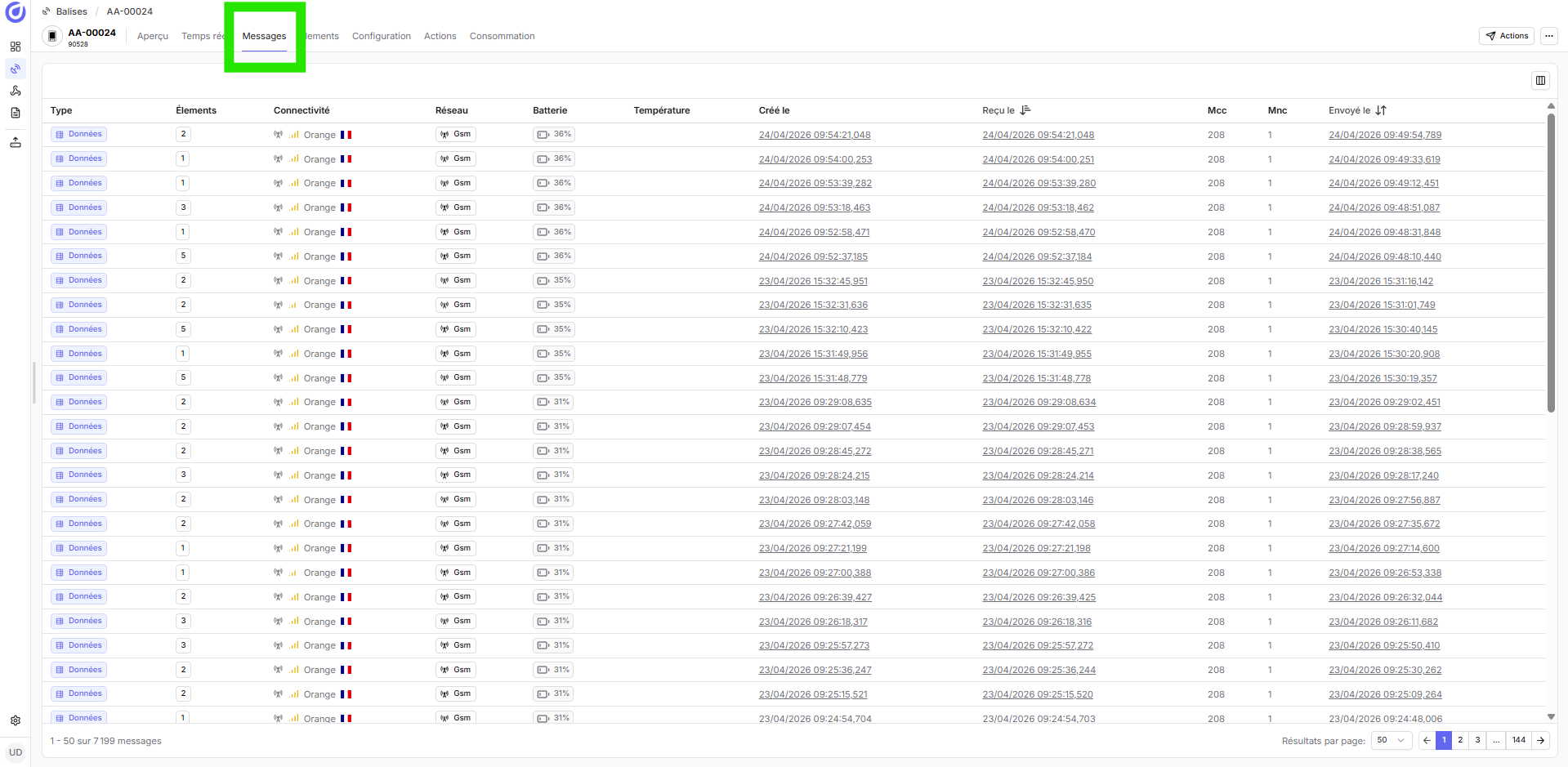

Les messages de votre balise sont accessibles depuis la Plateforme Neyos :
De quoi sont composés les messages ?
Chaque message transmis par votre balise contient deux types d'informations :
1. État de la balise
Automatiquement présent dans tous les messages pour diagnostiquer le fonctionnement :
| Information | Exemple | Description |
|---|---|---|
| Batterie | 85% | Niveau de charge restant (0-100%) |
| Température | 48°C | Température interne du module |
| Réseau | Orange | Opérateur, type réseau (LTE-M/NB-IoT/SAT) et qualité signal |
| Horodatage | 23/09/2025 13:27 | Date et heure d'envoi du message (UTC) |
2. Données associées
Données horodatées permettant de suivre l'activité et la position de votre balise. Il existe 3 types de données :
Points GPS
Positions géolocalisées avec données de mouvement
Contenu :
- Coordonnées (latitude, longitude, altitude)
- Vitesse instantanée et cap
- Qualité du fix GPS (2D/3D)
- Horodatage précis
Badge : Point
Événements
Changements d'état et actions détectées
Contenu :
- Type d'événement (bouton, choc, veille...)
- Horodatage précis
- Position GPS associée (si disponible)
- Données complémentaires
Badge : Événement
Points GPS
Un Point est une acquisition GPS horodatée contenant la position géographique, les données de mouvement et la qualité du signal satellite. Chaque acquisition GPS enregistre les données suivantes :
| Champ | Type | Description | Exemple |
|---|---|---|---|
| Latitude | Décimal (WGS84) | Coordonnée Nord-Sud | 48.8566 (Paris) |
| Longitude | Décimal (WGS84) | Coordonnée Est-Ouest | 2.3522 (Paris) |
| Altitude | Mètres | Hauteur au-dessus du niveau de la mer | 35m |
| Vitesse | km/h | Vitesse instantanée calculée par GNSS | 67 km/h |
| Cap | Degrés | Direction du déplacement (0-360°) | 245° (Sud-Ouest) |
| Fix GPS | Enum | Qualité du positionnement | Pas de fixe / 2D / 3D |
| Précision | Mètres | Estimation de l'erreur de position (HDOP) | 5m (précision typique en 3D) |
| Timestamp | ISO 8601 | Horodatage UTC de l'acquisition | 2025-09-23T13:27:45Z |
Qualité du fix GPS
La balise indique la qualité de chaque acquisition GPS selon trois niveaux :
Pas de fixe
Aucun satellite visible ou signal trop faible
Comportement : Selon le paramètre Abscence de fixe GPS, la balise peut :
- Skip : Ne pas enregistrer de point
- Last_known : Répéter la dernière position valide
Causes : Intérieur, parking souterrain, tunnel
Fix 2D
Positionnement horizontal uniquement (3 satellites)
Précision : > 5 mètres (latitude/longitude uniquement)
Causes : Signal GPS faible, environnement urbain dense, vue du ciel partielle
Fix 3D
Positionnement complet avec altitude (4+ satellites)
Précision : 1-5 mètres (latitude, longitude, altitude)
Recommandé : Toujours privilégier un fix 3D pour les mesures critiques
Événements
Un Événement signale un changement d'état système ou une action détectée par la balise. Chaque événement est horodaté avec précision et peut être associé à une position GPS si le module GNSS était actif au moment du déclenchement.
Liste complète des événements
La balise OTRAC détecte et transmet 16 types d'événements organisés par catégorie :
Événements système
| Événement | Icône | Description |
|---|---|---|
| Allumage de la balise | Mise sous tension de la balise | |
| Extinction de la balise | Arrêt de la balise | |
| Entrée en veille | Passage en mode veille (active ou profonde) | |
| Sortie de veille | Réveil après une période de veille |
Événements boutons
| Événement | Icône | Description |
|---|---|---|
| Appui bouton carré | Appui validé sur le bouton carré | |
| Appui bouton croix | Appui validé sur le bouton croix | |
| Appui bouton triangle | Appui validé sur le bouton triangle |
Événements mouvement
| Événement | Icône | Description |
|---|---|---|
| Détection de mouvement | Mouvement détecté après une période d'immobilité | |
| Détection de non mouvement | Absence de mouvement détectée | |
| Détection de choc | Impact ou choc violent détecté par l'accéléromètre |
Événements température
| Événement | Icône | Description |
|---|---|---|
| Seuil de température | Température dépassant ou descendant sous un seuil défini |
Événements batterie
| Événement | Icône | Description |
|---|---|---|
| Détection de batterie faible | Niveau de batterie descendu sous un seuil critique |
Événements alimentation
| Événement | Icône | Description |
|---|---|---|
| Détection de charge | Connexion à une source d'alimentation | |
| Câble de recharge retiré | Déconnexion du câble de recharge |
Événements connectique
| Événement | Icône | Description |
|---|---|---|
| Connexion port UART | Connexion d'un accessoire sur le port UART | |
| Déconnexion port UART | Déconnexion d'un accessoire sur le port UART |
Événements géographiques
| Événement | Icône | Description |
|---|---|---|
| Détection d'entrée de zone | Entrée dans une zone géographique prédéfinie | |
| Détection de sortie de zone | Sortie d'une zone géographique prédéfinie |
Caractéristiques des événements
Chaque événement possède les propriétés suivantes :
- Horodatage précis : Date et heure UTC du déclenchement (précision milliseconde)
- Position GPS associée : Si le module GNSS était actif au moment de l'événement
- Données complémentaires : Informations spécifiques selon le type d'événement (intensité choc, niveau batterie, etc.)
- Visualisation : Pictogramme coloré dans l'interface plateforme avec badge Événement
Quand un message est-il envoyé ?
Les messages sont transmis dans deux situations :
Transmission périodique
Selon l'intervalle configuré pour le réseau actif
Paramètres :
- Intervalle d'envoi cellulaire
- Intervalle d'envoi satellite
Usage : Mode normal, traçage continu
Transmission à l'événement
Déclenchée immédiatement par un événement critique
Événements déclencheurs :
- Appui sur bouton,
- ...
Usage : Alertes temps réel
Questions fréquentes
Causes possibles et solutions :
- Balise éteinte :
- Vérifiez que la LED Power est allumée
- Appuyez sur le bouton ON/OFF pendant 3 secondes
- Pas de couverture réseau :
- Consultez la carte de couverture réseau
- Essayez de déplacer la balise en extérieur ou près d'une fenêtre
- Vérifiez les paramètres de bascule réseau (LTE-M ↔ Satellite)
- Intervalle de transmission trop long :
- Vérifiez les paramètres
Intervalle d'envoidans l'onglet Configuration
- Vérifiez les paramètres
La balise dispose d'une mémoire tampon de 30 000 éléments maximum.
Fonctionnement :
- Les éléments (Points GPS, Événements, Config) sont stockés localement en mémoire flash
- Dès que la connexion réseau est rétablie, les éléments sont retransmis automatiquement
Au-delà de 30 000 éléments :
- Les éléments les plus anciens sont écrasés (FIFO)
- Un événement
buffer_overflowest généré
Raisons techniques :
- Signal GNSS insuffisant :
- Balise en intérieur (bâtiment, parking souterrain, tunnel)
- Environnement urbain dense (effet canyon)
- Démarrage à froid :
- Temps de premier fix (TTFF) : 30-45 secondes après allumage
- La balise peut acquérir avant d'avoir obtenu un fix complet
- Paramètre
Abscence de fixe GPS:- Ignoré (recommandé) : Aucun point n'est enregistré si pas de fix
- Dernière position connue : Répète la dernière position valide avec flag
no_fix
Et ensuite ?
Cette compréhension est essentielle pour exploiter efficacement les informations disponibles dans la plateforme et configurer des alertes pertinentes.
Prochaines étapes recommandées :
- Configurer vos balises → Ajustez les Paramètres selon vos besoins (fréquence acquisition, transmission, réseaux)
- Mettre à jour le firmware → Assurez-vous d'avoir les dernières fonctionnalités
- Intégrer avec vos outils → Configurez des Webhooks ou utilisez l'API Neyos
